溶融亜鉛めっきについて

溶融亜鉛めっきとは

溶融亜鉛めっきは、鋼材を、溶かした亜鉛に浸し、表面に亜鉛の皮膜を作る技術です。
亜鉛めっきを施した鋼材は、錆びや腐食が発生しません。そして、塗装や電気めっき等とは異なり、亜鉛と鉄との間にできた「合金層」により、亜鉛と鉄が強く結合しているため、長い年月を経てもめっきが剥がれることがありません。
溶融亜鉛めっきには、「保護皮膜作用」と「犠牲防食作用」という2つの大きな特徴があります。
溶融亜鉛めっきとは

保護皮膜作用

さびを防ぐ「保護皮膜作用」は、亜鉛めっきの表面にできる亜鉛の酸化皮膜が、空気や水を通しにくい安定した性質を持っているため、さびにくくする作用です。
保護皮膜作用

犠牲防食作用

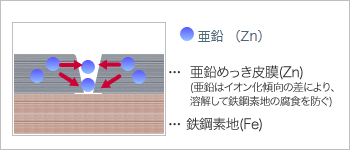

腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
犠牲防食作用

鉄は価格が安く、機械的性能が優れているので大量に使用されています。
しかし、さびやすいと言う欠点があり、それによって美観を失ったり、製品の強度が低下して使用に耐えられなくなります。
その為、表面にさびに強い皮膜を付け、鉄を保護することが考えられました(めっき)。
めっきの中でも耐久性、経済性に優れた溶融亜鉛めっき、渡新工業ではこの溶融亜鉛めっきの中で、もっとも細かい作業が必要となる小物製品について加工を行っております。

溶融亜鉛めっきの利点

鉄の表面に亜鉛を被覆する溶融亜鉛めっきの利点は次のとおりです。

  1. 耐食性が優秀である。
    亜鉛の表面に生じる生成物により、すぐれた耐食性をもっています。
    この性質は一般大気中の他、水中・土中・コンクリート中においても発揮されています。
  2. 剥離しにくいめっきである。
    めっき皮膜としては鉄素地との密着性が良好です。(鉄と亜鉛の合金層ができるため。)
    通常の取り扱い状態では衝撃・摩擦などによって剥離することはありません。
  3. 犠牲防食作用がある。
    もし引っかき傷などにより亜鉛皮膜がはげて鉄が一部露出しても、周囲の亜鉛が露出部を保護する作用をもっています。
  4. どんなサイズでもめっきが可能である。
    くぎ類のような小さな製品から、1個1トンに及ぶ大きな製品まで、めっき槽に浸漬できる鉄製品はすべてめっき可能です。
    尚、当社では2メートル以内の小物製品を専門に加工しております。
  5. どんな形でもめっきが可能である。
    溶融亜鉛を使用してのめっきのため、手の届かない部位までめっきができます。
    例えば、中空体や細長い曲管のようなものでも、溶けた亜鉛が出入りすることができれば、均一にめっきすることが可能です。

溶融亜鉛めっき付着量品質

当社の小物めっきは、付着量450g/m2(鋼製品)、350g/m2(ボルト、ナット)を標準としております。 付着量500g/m2以上の場合や、素地の板厚3.2mm未満の場合は事前に協議をお願いいたします。
備考:下記表中の適用例の欄で示す厚さ、径は、呼称寸法によります。

種類記号付着量 g/m2適用例(参考)
2種
HDZ 35350 g/m2以上厚さ1mm以上2mm以下の鋼材・鋼製品。径12mm以上のボルト・ナット及び厚さ2.3mmを超える座金類。
HDZ 40400 g/m2以上厚さ2mmを超え、3mm以下の鋼材・鋼製品及び鋳鍛造品類。
HDZ 45450 g/m2以上厚さ3mmを超え、5mm以下の鋼材・鋼製品及び鋳鍛造品類。
HDZ 50500 g/m2以上厚さ5mmを超える鋼材・鋼製品及び鋳鍛造品類。
HDZ 55550 g/m2以上過酷な腐食環境下で使用される鋼材・鋳製品及び鋼鍛造品類。

溶融亜鉛めっき 推定耐用年数 (HDZ 55)

暴露試験地域平均腐食速度(g/m2/年)耐用年数(年)
都市工業地帯9.353
田園地帯4.5110
海岸地帯11.145

推定耐用年数(年)=めっき付着量(g/m2)×0.9/年間平均腐食減量(g/m2/年)
(社)日本溶融亜鉛鍍金協会による大気暴露試験結果より

経済性に優れためっき処理方法

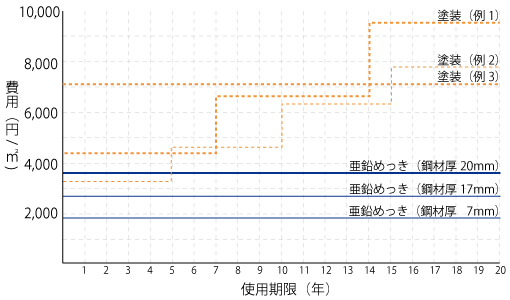

溶融亜鉛めっきは、長期間にわたって防食効果を発揮いたしますので、特殊な場合を除き 補修作業は不要です。したがって他の方法よりも経済的です。

経済性に優れためっき処理方法

塗装
(例1)
鉛系さび止め塗装2層
フェノール系MIO塗装1層
塩化ゴム系塗装2層
塗装
(例2)
鉛系さび止め塗装1層
フタル酸樹脂塗装2層
塗装
(例3)
ジンクリッチプライマー1層
エポキシ樹脂塗装2層
ウレタン樹脂塗装2層

優れた密着性

溶融亜鉛めっきは、鉄鋼素地と亜鉛の合金反応によって密着していますので、通常の取扱いでは衝撃・摩擦により剥離することがありません。

すぐれた密着性
